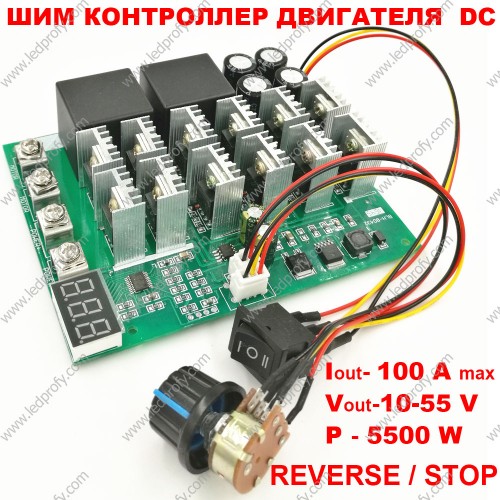

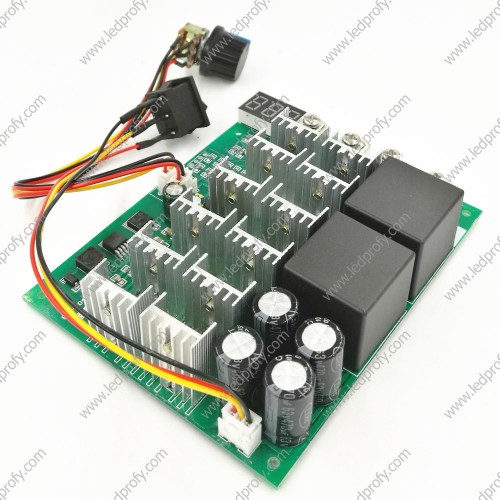

  • 100А ШИМ контролер швидкості обертання двигуна

    • 1.040,00грн.

    • Артикул: 100А REG DV DC
    • Наявність: В наявності
    < >

     Потужний ШИМ регулятор швидкості обертання двигуна постійного струму. Розрахований на вхідну напругу 10-55 В.

     Оснащений цифровим дисплеєм контролю швидкості обертання двигуна.

     Даний контролер двигуна знаходить широке застосування в ЧПУ, а також для управління потужними двигунами електро велосипедів, електромопедів і т.п.

     Увага! ЯК РОЗРАХУВАТИ ТОК НАВАНТАЖЕННЯ

     Потужність навантаження розраховується за формулою P = I x U де Р-потужність, I-струм, U-напруга

      Відповідно струм навантаження I = P / U

     Наприклад: якщо двигун розрахований на напругу 50В, то потужність комутації модуля буде не більше 3000Вт, так як номінальний струм 60А множимо на напругу двигуна 50В отримуємо 3000Вт
    Не перевищуйте номінальні значення!

    Застосовується в якості:

    контролер швидкості обертання шпинделя ЧПУ;

    плата управління двигуном для моторних човнів;

    управління швидкістю обертання двигуна електро велосіпедав, мопедів та ін;

    регулятор швидкості обертання електродвигуна;

    регулює реверс і швидкість двигуна постійного струму;


    Технічні характеристики:

    Вхідна напруга: DC 10-55В

    Максимальний імпульсний струм управління: 100А (потрібно примусове охолодження)

    Номінальний струм управління: 0-60А

    Струм спокою: 0.01А

    Максимальна імпульсна потужність навантаження: 5500Вт (залежить від напруги двигуна)

    Номінальна потужність навантаження: 3000Вт (залежить від напруги двигуна P = I x U)

    наприклад: 12В = 720 Вт / 24В = 1440 Вт / 36В = 2160Вт / 48В = 2880Вт / 50В = 3000Вт

    Тип управління: ШИМ управління по струму

    Частота ШИМ управління: 15кГц

    Контроль обертання двигуном: вперед / стоп / назад

    Захист від перевантаження по струму: немає

    Захист від зворотної полярності: немає

    Діапазон швидкості: 0% -100%

    Цифрова індикація швидкості%: 0-100 (де 0-мінімальна швидкість 100-максимальна швидкість)

    Контроль швидкості: лінійний потенціометр з вимикачем

    Розмір модуля: 120 х 97 х 28
