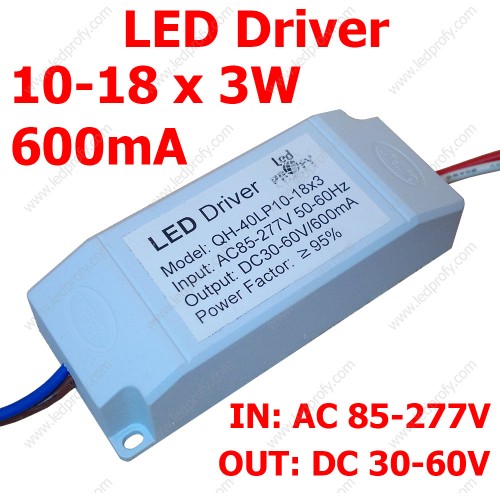

LED драйвер 10-18х3Вт світлодіодів 600мА, в корпусі

   LED драйвер в корпусі, для живлення від мережі 10-18шт 3 ватних світлодіодів, з'єднаних послідовно. Драйвер автоматично встановлює потрібну напругу в межах 30-60В, залежно від кількості підключених світлодіодів, для підтримки робочого струму 600мА. Так як мінімальна робоча напруга драйвера 30В, то мінімальна кількість, наприклад синіх, світлодіодів має бути не менше 10шт, тому що робоча напруга кожного такого світлодіода в межах 3В. З огляду на те, що загальне падіння напруги може бути менше, рекомендується підключати не менше 11-12шт таких світлодіодів і не більше 18шт.

   Якщо сумарне падіння напруги буде в межах 30-60В, то даний драйвер забезпечує стабільний струм 600мА, при підключенні від 10шт до18шт 3Вт-них світлодіодів розрахованих на напругу 3-4В (білі, сині, зелені, ультрафіолетові).

   При підключенні 3Вт-них світлодіодів, розрахованих на напругу 1.8-2.5В (червоні, жовті, інфрачервоні), їх кількість повинна бути в межах 14-24шт.

  До даного драйверу можна також підключати світлодіоди потужністю 10Вт, розрахованих на напругу 10-12В. Їх кількість повинна бути в межах 3-5шт. При цьому такі матриці будуть працювати в щадному режимі, так як їх номінальну напругу 900мА, а драйвер видає тільки 600мА. Це забезпечить надійну і довготривалу роботу такого світильника.

  Можна також комбінувати різні типи світлодіодів, потужністю 3-10Вт, розрахованих на струм не менше 600мА, але при цьому потрібно правильно розрахувати сумарне падіння напруги, яке має бути в межах 30-60В, так як це робочий діапазон стабілізації струму драйвера.

 Драйвер оснащений усіма видами захистів, а застосування схемотехніки нового покоління, гарантує довготривалу і надійну експлуатацію пристрою.

Технічні характеристики від виробника:

Модель: QH-40LP10-18x3W

Вхідна напруга: 85-277В 50 / 60Гц

Вихідна напруга: 30-60В (встановлюється автоматично, в залежності від кількості підключених світлодіодів)

Робочий струм: 600мА

Гальванічна розв'язка від напруги: так

Захист від короткого замикання: так

Захист від обриву в ланцюзі навантаження: так

Захист від механічного пошкодження: так (корпус)

Габаритні розміри ДхШхВ: 95х38х25мм
