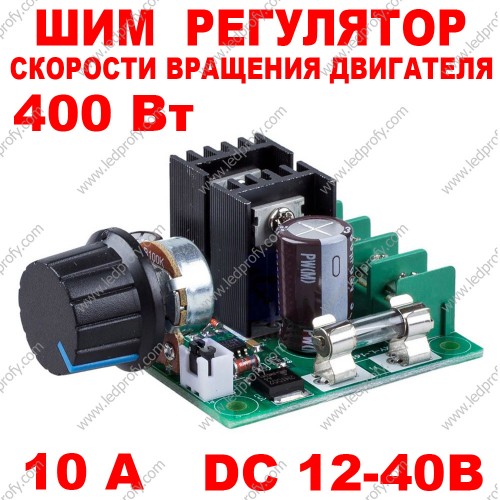

  • 10A ШИМ регулятор скорости оборотов электродвигателя

    • 106.80грн.

    • Код Товара: 10А REG DV DC
    • Наличие: В наличии
    < >

    10A ШИМ регулятор скорости вращения двигателя постоянного тока. Рассчитан на входное напряжение 12-40 В.

    Данный контроллер двигателя находит широкое применение для управления мощными вентиляторами и другими устройствами где используются двигатели постоянного тока.

    Внимание! КАК РАССЧИТАТЬ  ТОК НАГРУЗКИ

    Мощность нагрузки рассчитывается по формуле  P = I x U  где Р-мощность, I-ток, U-напряжение

    Cоответственно ток нагрузки I=P/U

    например: если двигатель рассчитан на напряжение 40В, то коммутируемая мощность модуля будет не более 400Вт, так как номинальный ток 10А умножаем на напряжение двигателя 40В получаем 400Вт

    Не превышайте номинальные значения!

    Применяется в качестве:

    регулятор скорости вращения електродвигателя

    регулятор оборотов вентилятора



    Технические характеристики:

    Входное напряжение:  DC   12-40В

    Максимальный импульсный ток управления:  10А

    Номинальный ток управления:    0-10А

    Ток покоя: 0.02А

    Максимальная импульсная мощность нагрузки:   400Вт (зависит от напряжения двигателя)

    Номинальная мощность нагрузки:     400Вт  (зависит от напряжения двигателя P=I x U)

    например:  12В=120 Вт  /  24В=240 Вт / 36В=360Вт /

    Тип управления: ШИМ управление по току

    Частота ШИМ управления:  3кГц

    Контроль вращения двигателем:   вперед

    Защита от перегрузки по току:   нет

    Защита от обратной полярности: нет

    Диапазон скорости: 0% -100%

    Контроль скорости: линейный потенциометр

    Размер модуля: 73 х 60 х 27
