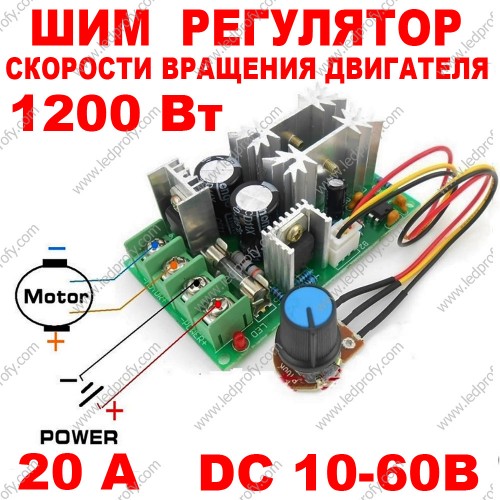

  • 20A ШИМ регулятор скорости оборотов электродвигателя

    • 128.16грн.

    • Код Товара: 20А REG DV DC
    • Наличие: Предзаказ
    < >

    20A ШИМ регулятор скорости вращения двигателя постоянного тока. Рассчитан на входное напряжение 10-60 В.

    Данный контроллер двигателя находит широкое применение  в ЧПУ, а также для управления мощными вентиляторами и другими устройствами где используются двигатели постоянного тока.

    Внимание! КАК РАССЧИТАТЬ  ТОК НАГРУЗКИ

    Мощность нагрузки рассчитывается по формуле  P = I x U  где Р-мощность, I-ток, U-напряжение

    Cоответственно ток нагрузки I=P/U

    например: если двигатель рассчитан на напряжение 50В, то коммутируемая мощность модуля будет не более 1000Вт, так как номинальный ток 20А умножаем на напряжение двигателя 50В получаем 1000Вт

    Не превышайте номинальные значения!

    Применяется в качестве:

    контроллер скорости вращения шпинделя ЧПУ

    регулятор скорости вращения електродвигателя

    регулятор оборотов вентилятора



    Технические характеристики:

    Входное напряжение:  DC   10-60В

    Максимальный импульсный ток управления:  20А (требуется принудительное охлаждение)

    Номинальный ток управления:    0-20А

    Ток покоя: 0.02А

    Максимальная импульсная мощность нагрузки:   1200Вт (зависит от напряжения двигателя)

    Номинальная мощность нагрузки:     1200Вт  (зависит от напряжения двигателя P=I x U)

    например:  12В=240 Вт  /  24В=480 Вт / 36В=720Вт / 48В=960Вт / 50В=1000Вт

    Тип управления: ШИМ управление по току

    Частота ШИМ управления:  25КГц

    Контроль вращения двигателем:   вперед

    Защита от перегрузки по току:   нет

    Защита от обратной полярности: нет

    Диапазон скорости: 5% -100%

    Контроль скорости: линейный потенциометр

    Размер модуля: 78 х 45 х 28
